油封是用于密封机械设备中旋转轴的封油用密封元件,而腔体基本上是静止的,所以油封又称旋转轴唇形密封圈。


油封的尺寸与规格

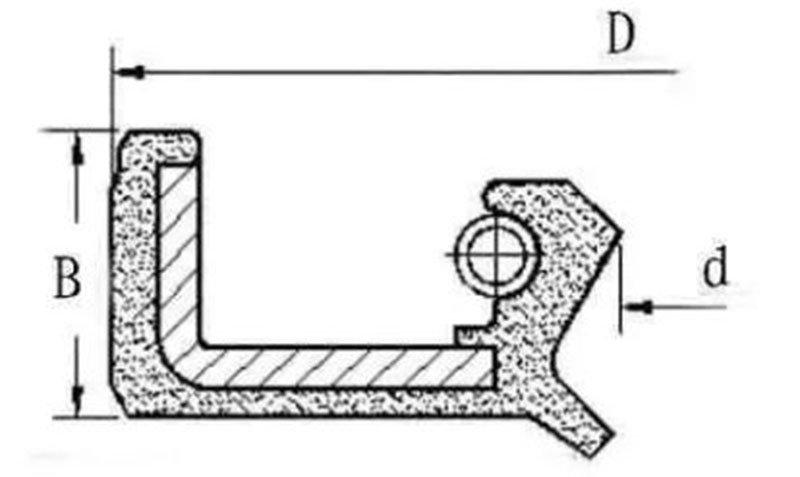

油封型式繁多,各个国家和厂家都有自己的标注方法,虽然如此,由于油封是标准件,如果不是因特殊设计而新开模具,油封尺寸一般只给出内径和外径,及高度。如图:


上图中小d表示油封的内径,大D表示油封的外径,而B表示油封的高度。例:TC30*40*5,表示型式为TC(双唇包骨架)内径为30mm 外径为40mm 高度为5mm的骨架油封。有时后面也可跟DIN,GB/T9877-88等表示油封所依据的标准。油封的内径尺寸范围一般在:Φ16~440mm,宽度常见为7~20mm。


油封的标准

油封是工业应用比较广泛的,重要的零部件,为推动油封工业快速发展,各国家都制定推出了一系列相关标准。我国油封标准普遍应用的是,国标GB9877.1/2/3—88系列,GB13871-1992油封标准。HG4-692-67 是我国化工部提出的油封标准。

《GB/T9877.1-88》适用范围:—— 本标准规定了内包骨架旋转轴唇形密封圈的基本结构、骨架和弹簧尺寸系列。本标准适用于安装在设备中的旋转轴端,在压差不超过0.03MPa的条件下,对流体和润滑脂起密封作用的内包骨架旋转轴唇形密封圈;《GB/T 9877.2-1988》是旋转轴唇形密封圈结构尺寸系列第二部分:外露骨架旋转轴唇形密封圈的相关规定。

《GB13871-1992》适用范围:—— 本标准规定了轴径从6~400mm和相应的密封腔体(以下简称腔体)内孔直径从16~440mm的旋转轴唇形密封圈(以下简称密封圈)的基本尺寸和公差。为了保证不同制造厂生产的密封圈的互换性,本标准还规定了轴与安装孔的尺寸和公差。本标准适用于工作压力等于或小于0.05MPa的密封圈,不适用于更高的工作压力。为使生产厂提供的密封圈能够满足设计和使用要求,本标准的附录A为供需双方推荐了签订协议用的密封圈有关报告格式。


近年来,我国重新制定了适应国际化发展的油封制品国家推荐标准《GB/T13871.1-2007》和《GB/T13871.4-2007》。新国标已于2008年7月1日正式实施。此标准由全国橡胶与橡胶制品标准化技术委员会密封制品分会技术委员会编订。新标准达到了国际同等技术标准的要求,提升了密封制品的技术要求,为更好的解决长期困扰我国企业的“三漏问题”提供了很好的技术保障。

另外:国际上的油封标准是:ISO6194(国际ISO标准)、DIN3760(德国工业标准)、JIS2402(日本工业标准)。
