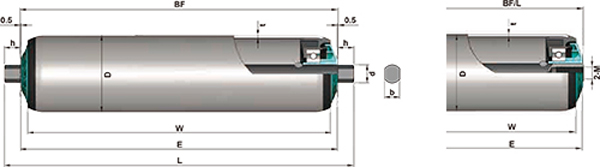

辊筒外径 (D) |
轴心直径(d) |
尺寸关系 |
外观材质 |
推荐应用位置 |
静承载能力(kg) |
||
|
|
|
BF |
L |
|
|
W<500 |
W(500~800) |
|
Φ50 |
Φ12/15 |
BF=W+10 |
L=W+31 |
钢制镀锌 不锈钢 |
4 |
60 |
40 |
|
|
Φ17 |
BF=W+10 |
L=W+31 |
|
3&4 |
260 |
160 |
|
Φ60 |
Φ12/15 |
BF=W+10 |
L=W+31 |
钢制镀锌 不锈钢 |
4 |
60 |
40 |
|
|
Φ17 |
BF=W+10 |
L=W+31 |
|
3&4 |
260 |
160 |
|
Φ76 |
Φ20 |
BF=W+12 |
L=W+41 |
钢制镀锌 |
3&4 |
380 |
230 |
|
Φ80 |
Φ20 |
BF=W+12 |
L=W+41 |
钢制镀锌 |
3&4 |
380 |
230 |
须选用防静电型

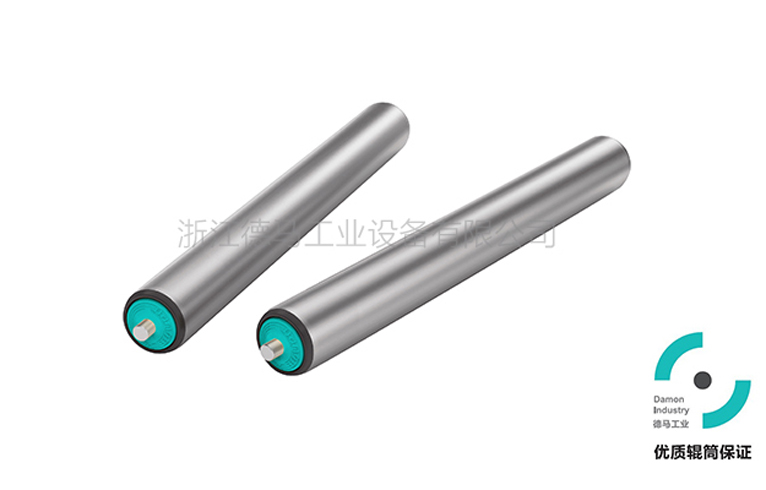

德马工业通过高强度的焊接及精密的加工工艺，致力于为您提供标准化、系列化的高强度、高品质的带式辊筒产品。无论是托辊、头尾辊筒、驱动辊筒还是改向、张紧辊筒，我们都能为您提供一站式解决方案。

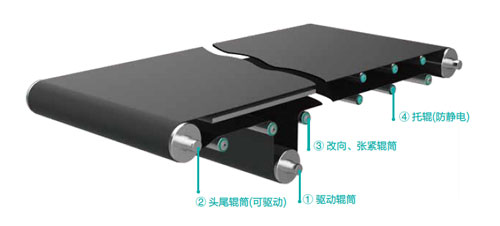

1.驱动辊筒：
用于下置式驱动皮带输送机的主要驱动元件：
选用BP-D转轴式带式辊筒系列
2.头尾辊筒：
用于皮带输送机两端，根据驱动及结构不同：
a、下置式驱动：
用于改变皮带的运动方向：选用BP-R定轴式带式或BP-D转轴式带式辊筒。
b、头尾式驱动：
驱动辊筒：选用BP-D转轴式带式辊筒。
被动辊筒：选用BP-R定轴式带式辊筒或BP-D转轴式带式辊筒。
3.改向、调整辊筒：
用于增大驱动辊筒包角，张紧皮带及调整跑偏等；
选用BP-R定轴式带式辊筒或1200系列输送辊筒（防静电型）。
4.托辊：
用于支撑皮带，简化结构，降低摩擦：
选用1200系列输送辊筒（防静电型）。
