BP-R定轴式带式辊筒系列
产品介绍

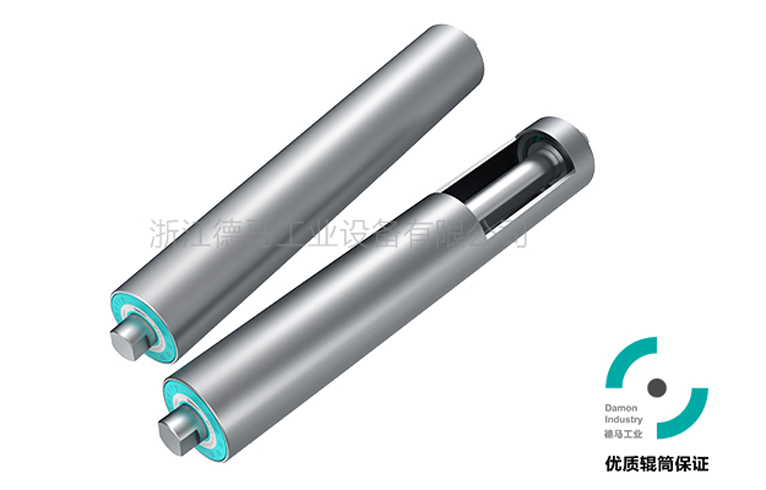

BP-R定轴式带式辊筒系列

内置精密滚珠轴承

精密加工、转动顺畅

承载大、可靠耐用

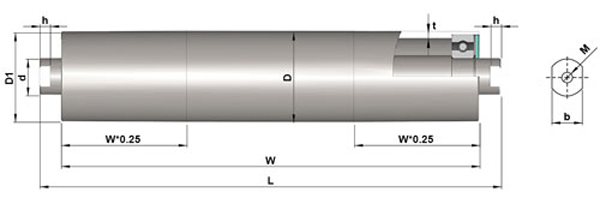

    标准配置

    尺寸范围

    备注

    直径系列

    辊筒外径(D)

    辊筒壁厚(t)

    标准轴径(d)

    轴承型号

    鼓形(D1)

    W



    05D

    Φ51

    (3.0)

    Φ20

    6204

    /

    450~1300



    06C

    Φ59

    (4.5)

    Φ25

    6205

    Φ57.6

    70~1300



    08K

    Φ75

    (4.5)

    Φ25

    6005

    Φ73.6

    70~1300









    Φ30

    6008







    08C

    Φ79

    (4.5)

    Φ25

    6005

    Φ77.6

    70~1300









    Φ30

    6306







    08J

    Φ87

    (4.5)

    Φ25

    6205

    Φ85.6

    70~1300









    Φ35

    6307







    10B

    Φ100

    (6.0)

    Φ30

    6306

    Φ98

    70~1800



    11D

    Φ112

    (6.0)

    Φ30

    6306

    Φ110

    70~1800









    Φ35

    6307







    12A

    Φ119

    (6.0)

    Φ30

    6306

    Φ117

    70~1800









    Φ40

    6308







    08J

    Φ87

    (4.5)

    Φ30

    6206

    Φ85.6

    70~1300

    钢制多楔带轮

    可提供直辊-不带锥度;“( t )”为非精准值

    可提供辊筒外径(D)≥Φ87动平衡要求,平衡等级:不高于G6.3


    德马工业通过高强度的焊接及精密的加工工艺,致力于为您提供标准化、系列化的高强度、高品质的带式辊筒产品。无论是托辊、头尾辊筒、驱动辊筒还是改向、张紧辊筒,我们都能为您提供一站式解决方案。

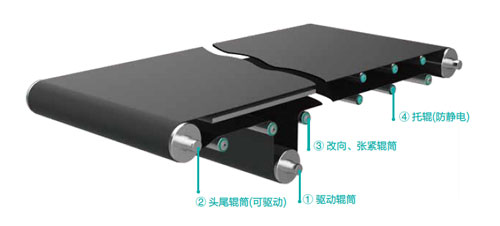

    1.驱动辊筒:

       用于下置式驱动皮带输送机的主要驱动元件:

       选用BP-D转轴式带式辊筒系列


    2.头尾辊筒:

       用于皮带输送机两端,根据驱动及结构不同:

       a、下置式驱动:

       用于改变皮带的运动方向:选用BP-R定轴式带式或BP-D转轴式带式辊筒。

       b、头尾式驱动:

       驱动辊筒:选用BP-D转轴式带式辊筒。

       被动辊筒:选用BP-R定轴式带式辊筒或BP-D转轴式带式辊筒。

    3.改向、调整辊筒:

       用于增大驱动辊筒包角,张紧皮带及调整跑偏等;

       选用BP-R定轴式带式辊筒或1200系列输送辊筒(防静电型)。

    4.托辊:

       用于支撑皮带,简化结构,降低摩擦:

       选用1200系列输送辊筒(防静电型)。
