如何看懂一张机械技术图纸

在工业类产品业务中，我们工作经常会涉及到查看零不见图纸的问题，那么，对于非机械专业技术人才来说，新手如何能看懂简单的CAD图纸呢？今天，简单跟大家分享一下。

图纸基本内容

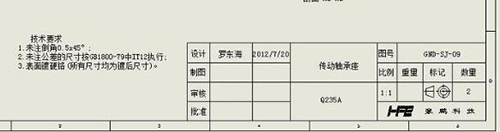

1.标题栏：通常位于图纸右下角，其中包括零件名称、材料、数量、图样的比例，图样的责任人签名和单位名称等。标题栏的方向与看图的方向应一致。

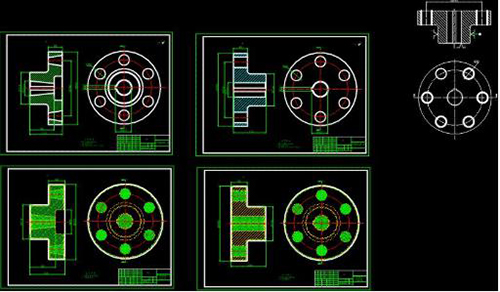

2.一组图形：表达零件的结构形状，通常包含是视图、剖视、剖面、规定画法和简化画法等。

3.必要的尺寸：反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。

3.必要的尺寸：反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。

尺寸标注与公差

1.尺寸的分类：基本尺寸、实际尺寸、极限尺寸、尺寸偏差、尺寸公差、零线、标准公差、基本偏差。

2.尺寸标注公差：设计时根据零件的使用要求而制定的允许尺寸的变动量，简称公差。公差的数值愈小,即允许误差的变动范围越小,则越难加工。

3.基准：是标注定位尺寸的基准。尺寸基准又分为主要基准和辅助基准。

4.形状和位置公差（简称形位公差）的概念：零件加工的时候，会有尺寸误差，以及形状和位置误差。这些误差降低了零件精度的同时，也会影响其使用性能。国家标准规定了零件表面的形状和位置公差，简称形位公差。

表面粗糙度：表面粗糙度是一种微观几何形状误差，是指零件加工表面上具有较小间距和峰谷所组成的微观几何形状特性。

识图步骤

1.看标题栏：我们可以看标题栏以便于了解零件的名称、比例、材料以及加工方法等。

2.分析图形：首先看主视图，之后看其他视图，分析图中剖视、剖面以及及重要部位。进一步了解零件的具体结构形状。

3.分析尺寸：对零件的基本结构了解清楚后，再分析零件的尺寸。即，零件各部分结构形状的大小尺寸、各部分结构之间的位置尺寸、零件的总体尺寸。具体分析零件的各种尺寸基准，找出图中的重要尺寸和主要定位尺寸。

4.看技术要求：对图中出现的各种各样的技术要求，例如尺寸公差、表面粗糙度、形状和位置公差以及热处理等加工方面的要求，逐个进行分析和了解。
